ニキシー管を点灯したいと思ったとき、いちばん面倒なのは電源です。なんとかして170V以上の電源を用意しないといけないですが、 ACアダプタをつなぐだけ、のような簡単な方法がありません。

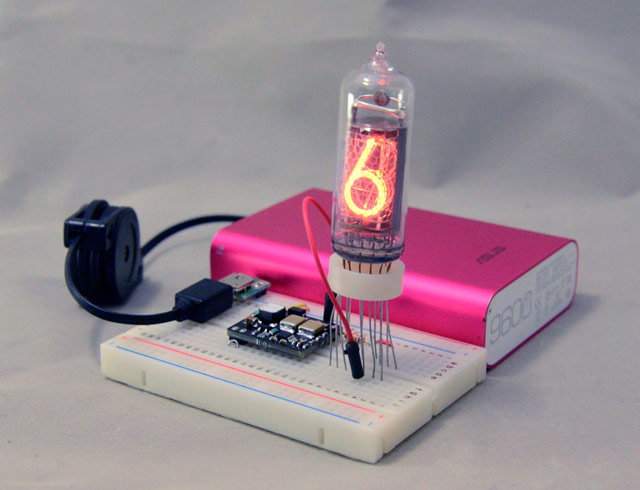

このキットはその部分を解決するもので、小さなモジュールに電源を入力するだけで、約175Vの電圧が得られます。 さらに、最低入力電圧を3.3Vとしているので、マイコン等、制御回路の電源と同じ電源から高電圧を発生できます。

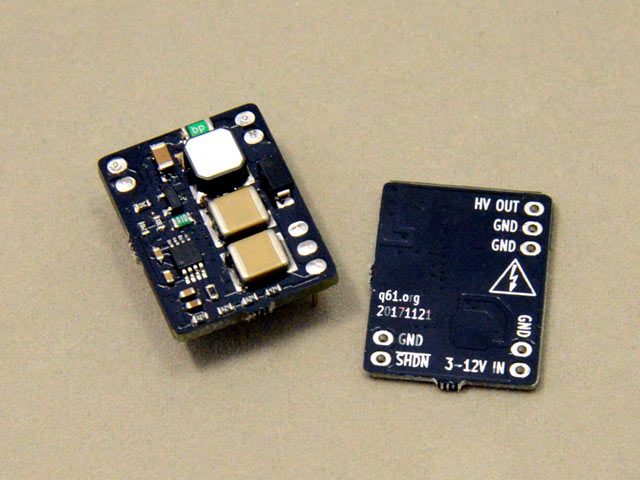

部品実装済みのモジュールになっているので、入出力ピンにピンヘッダ等をはんだづけし、電源等を接続するだけで使えます。詳しくは説明書をご覧ください。
高電圧が発生するので、取り扱いには充分注意してください。
| 入力電圧範囲 | 3.3V～12V |

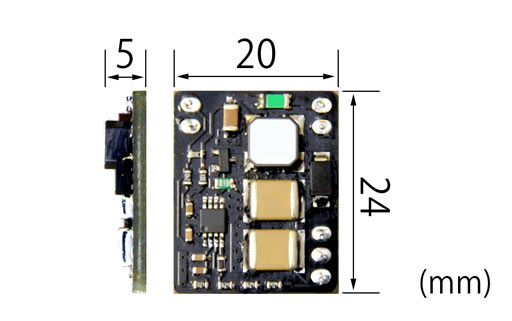

| モジュール寸法 | 24mm(W) × 20mm(D) × 5mm(H) |
| 標準出力電圧 | 175V |
| 最大出力電力 | 3.3V入力時: 約0.9W、5V入力時: 約1.4W、9V以上入力時: 約2W |
| 最大変換効率 | 3.3V入力時: 約74%、5V入力時: 約78%、9V以上入力時: 約82% |
| 発振周波数 | 約120kHz |
注：最大出力および変換効率については参考値です。この値を保証するものではありません。
ニキシー管用小型高圧電源キット 説明書 (2018.01.15)
※ロットにより部品の値が異なるため、オンライン版の説明書の回路図は値を省略しています。 商品添付の回路図には値を記載しています。 それ以外の場合で値入りの回路図をご希望の場合は、購入日、購入先とともにお問い合わせください。
キットに関するご質問や、初期不良のご連絡は、黒井までメールにてお願いします。
このキットは、動作時に高電圧を出力します。不用意に扱うと、感電やケガ、火災の危険があります。
このキットはアマチュアの電子工作向けに提供されており、明示・暗示を問わず、商業的な使用可能性や長期的な製品保証を含め、またこれに限らない、いかなる保証もありません。
このキットを使用して発生した、直接・間接の事故や損害について、黒井電波（q61.org）および黒井はその責を負いません。自己責任でご使用ください。
