表示にアナログパネルメーターとニキシー管を組み合わせたメーターの電子工作キットです。電子工作 中〜上級者 向けです。
PC等とUSBで接続して、PC上のコントローラーアプリからデータを受け取って、CPUやメモリの使用率を表示します。コントローラーアプリはWindows用とMac用をご用意しています。
その他のOSのコンピューター、たとえば Linux 等からでも、USBシリアルからコマンドを送ることで制御できます。コントローラーアプリやスクリプトを自作すれば、CPUやメモリ以外のデータ、たとえばディスクの使用率やCPUの温度等を表示することもできます。

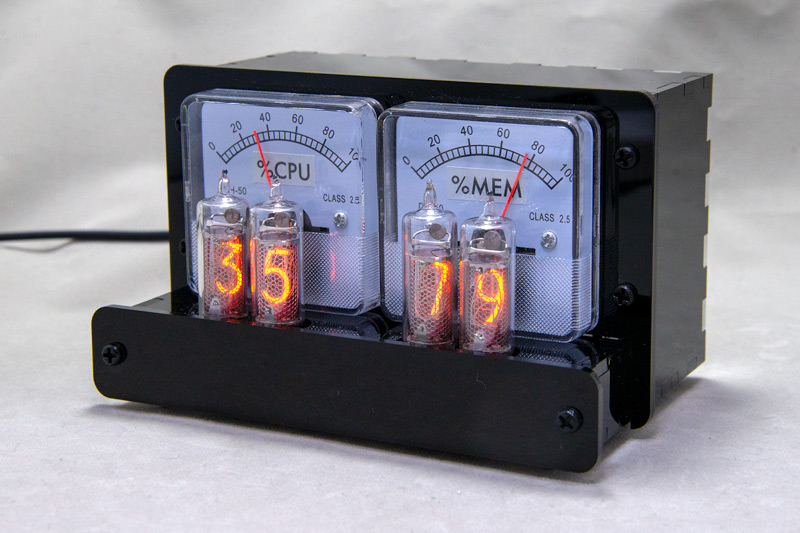

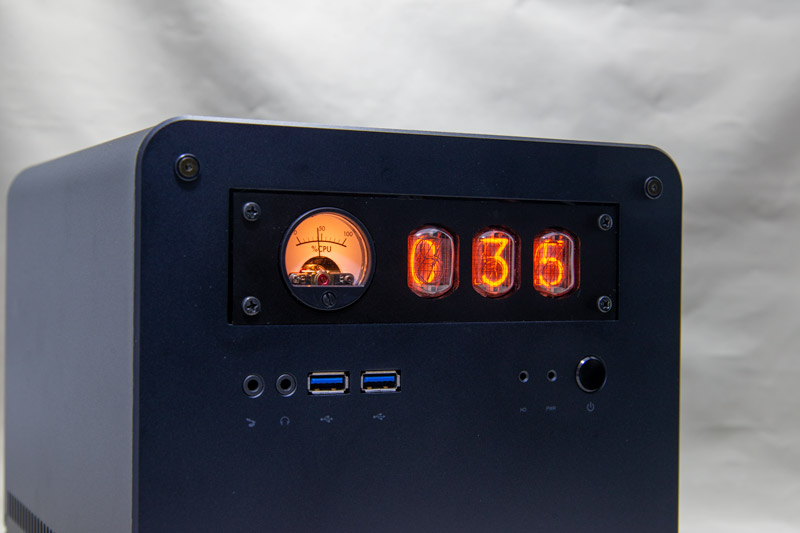

PCの種類を問わず接続して使えるデスクトップ版（このページ上部の左の写真）と、タワー型PCの5インチドライブベイに内蔵して使う5インチベイ内蔵版（このページ上部の右の写真）の2種類があります。
組み立てにははんだづけが必要です。USBを扱うチップ部品や、ニキシー管を点灯させる昇圧モジュール等、難しいところはすでにはんだづけ済みです。よくある抵抗器や DIP IC に加えて、ニキシー管のはんだづけを行えば完成します。ただし、高電圧が発生する箇所があるので、電子工作初心者にはおすすめしません。
キットにはニキシー管やアナログメーターを含むすべての部品と、アクリル製のケース等が含まれていますので、追加で部品を用意する必要はありません。ケースの組み立てまで含めるとかなりの工数になるので、「つくりごたえ」のあるキットです。
詳しい組み立て方は、以下のページを参照してください：
高電圧が発生するので、組み立て中の取り扱いには充分注意してください。
PCやMacとUSBケーブルで接続し、PC/Mac側で制御アプリを動かすことで動作させます。
| デスクトップ版 | 5インチベイ内蔵版 | |
|---|---|---|
| 表示範囲 | CPU、メモリ、それぞれ 0% ～ 100% (100% は 「1.」表示、将来的にカスタマイズ可能になる予定) | CPUまたはメモリ 0% ～ 100% |
| 寸法 | 130mm(W) × 90mm(D) × 80mm(H) | 147mm(W) × 138mm(D) × 41.5mm(H) |
| 消費電力 | 5V 0.2A (USBバスパワー) | 5V 0.25A (USBバスパワー）＋ 12V 0.1A（アナログメーターバックライト） |
ニキシー管式CPUメーターキット 説明書 (2018.11.04)
ニキシー管といえばやっぱり計測器だろ！ということで、アナログメーターとニキシー管を組み合わせて、CPUメーターをつくってみました。アナログの針と連動してニキシー管の表示がパカパカ変わるのはなかなか満足感があります。
— 黒井宏一@1日目西も32a (@q61501331) 2018年8月7日
間に合えば夏コミでキットを頒布する予定で、鋭意作業中です。 pic.twitter.com/NyXKQswx8f
ご好評いただいているニキシー管 CPU メーター、PC の 5インチドライブベイに入るバージョンをつくりました。アナログメーターもバックライトつきでだいぶ雰囲気よくなってます。やっと部品が揃ったので、少数部ですがコミケで頒布します。 #C96 pic.twitter.com/n3lSG11DMU
— 黒井宏一@技術書典7 (@q61501331) August 8, 2019
キットに関するご質問や、初期不良のご連絡は、黒井までメールにてお願いします。
このキットは、動作時に高電圧を出力します。特に組み立て時、不用意に扱うと、感電やケガ、火災の危険があります。
このキットはアマチュアの電子工作向けに提供されており、明示・暗示を問わず、商業的な使用可能性や長期的な製品保証を含め、またこれに限らない、いかなる保証もありません。
このキットを使用して発生した、直接・間接の事故や損害について、黒井電波（q61.org）および黒井はその責を負いません。自己責任でご使用ください。
